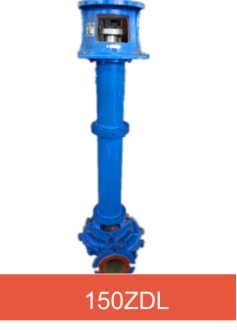

150ZDL

6寸离心式液下杂质泵

（1）产品概述

ZDL型离心式液下杂质泵为单级单吸、悬臂、立式液下杂质泵，是我公司研制开发的第三代产品，其泵体两半对开式的特殊结构获得国家专利。该系列杂质泵结构新颖，轴承远离介质，没有轴承保护装置，大大延长了轴承使用寿命。

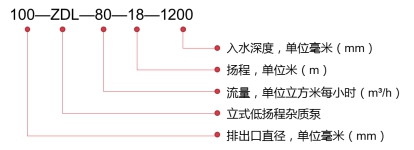

（2）型号说明

（3）产品特点

单泵壳结构，重量轻、汽蚀性能好、抗磨蚀性强、过流通道宽敞、安装使用方便；

采用高耐磨合金材质加工而成，耐磨性好，使用寿命长；

可根据工作环境要求采用多种不同动力配套方式；

泵体与泵盖的联接采用T型槽用螺栓联接,解决了在恶劣工况下使用长时间后难拆卸之弊病。

（4）产品结构

由泵头、密封组件、轴承组件、托架等组成，轴承采用脂润滑；

泵壳采用高强度耐磨材料铸成，口径在80mm以下采用整体铸成，口径在100mm以上采用两半壳体，用螺栓可靠紧固，方便维修；

叶轮为半开式叶轮，材料为特殊铸造，经热处理后具有很高的硬度；

可根据用户的不同使用方式，采用盘根密封和副叶轮加盘根两种密封方式。

（5）产品优势

过流部件可互换。根据抽吸的介质不同，可互换的各种材质的过流部件，适用于输送磨蚀性或腐蚀性、大颗粒或细颗粒浆体。

密封无泄漏。从国外引进的磷酸装置用的轴封，采用副叶轮密封加离心块停车密封，在密封含有固体颗粒的介质时，能做到无泄漏，使用时间长，密封可靠。

（6）应用范围

输送介质物浓度不大于40%，酸碱PH值在5-9范围内，固体颗粒直径不大于25mm的液体；

固液混合物最大浓度：灰浆45%，矿浆60%；

该型泵具有较厚的承磨件并配用重型托架，故适于输送强磨蚀、高浓度渣浆或低浓度高扬程渣浆，亦可用于输送有一定腐蚀性的渣浆；

可广泛用于电厂、矿山、炼焦、造纸、炼铁、建筑、城市环卫、石料开采、养殖场粪便排放等领域作业。

水泵转向从电动机端看为顺时针旋转，转速为1450r/min；该泵可适用于液体高温作业。

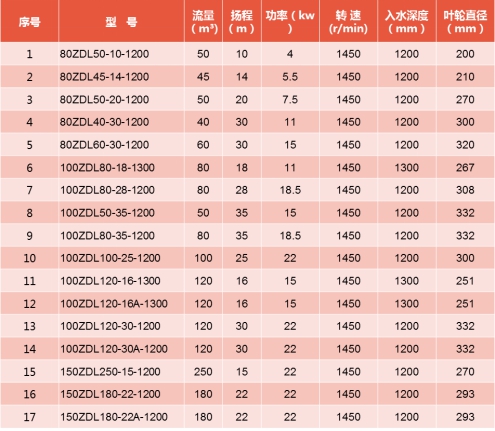

（7）性能参数
